本文按照国家规范要求和实际工程设计实践，用图文并茂的方式与大家分享家庭安全用电常识：家庭电路、公共变电站、集中电表箱、家庭配电箱、家庭配电箱的维护。要求和其他方面的知识。了解一些有关家庭电路的基本知识，可以提高您家庭安全用电的意识，保证自己和家人的安全，避免发生不幸的事故。

1、家用电路的组成

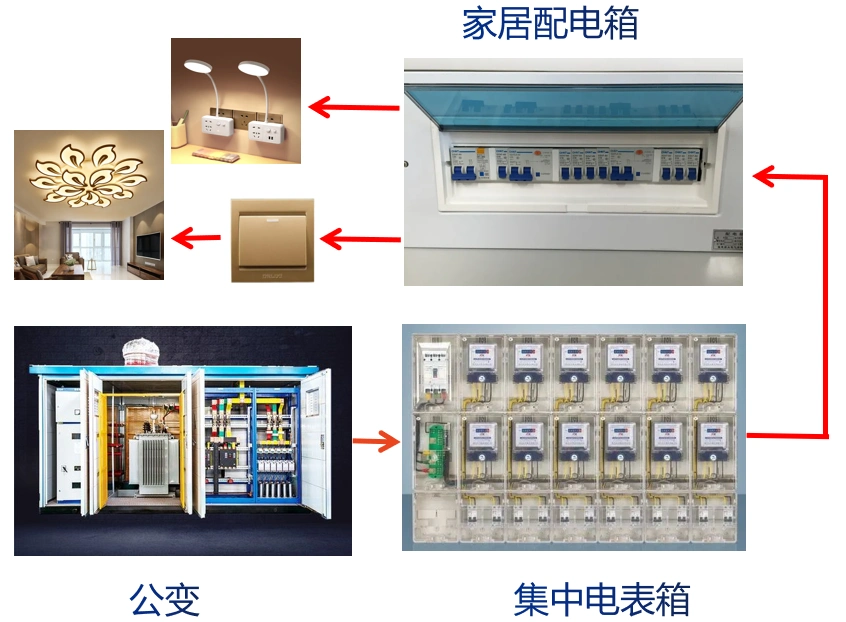

一般情况下，城市住宅的家庭用电是从供电部门的公用变电室引出的。首先进入安装在每栋大楼公共部分的集中电表箱。集中电表箱引至各家庭房间内安装的家电。配电箱从家庭配电箱引出各房间安装的插座、开关到家用电器和照明灯具。

一些居民比较分散、居民较少的住宅楼还将电表箱与家庭配电箱结合起来。

2. 公共住房

公共变电站是由供电部门管理的配电站，为居民小区各户供电。它将电网的10kV高压电通过配电变压器转换成可供各家各户使用的220V低压电。因为每户家庭照明、家用电器用电都是220V。

目前，公共变电站的主要类型有：台式公共变电站、箱式公共变电站、户内式公共变电站。其中，大部分城市住宅区采用箱式公共变电站或户内式公共变电站。台式公共变电站成本比较成本低，但安全性和美观性较差，多用于农村或郊区。

3、集中电表箱

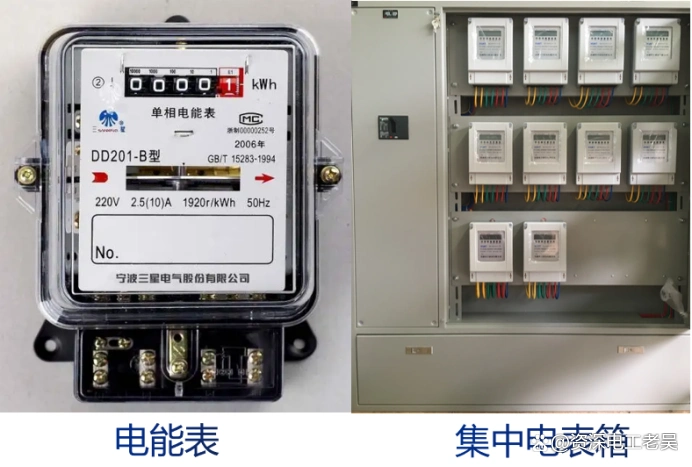

集中式电表箱内装有每户一个电能表（俗称电时表）。电能表记录着每个家庭每天的用电量。供电部门根据电能表的记录收取每个家庭的电费。

4、家庭配电箱

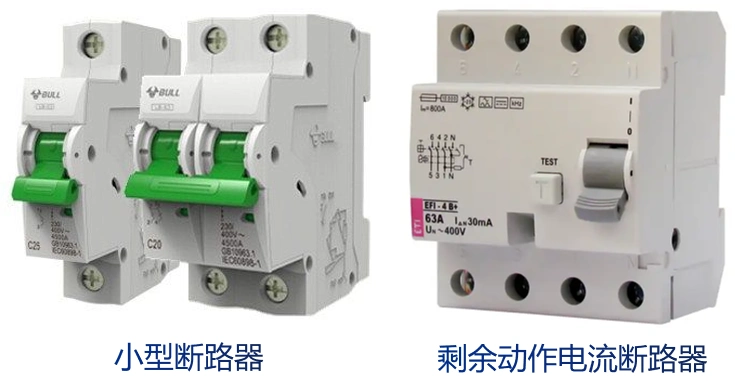

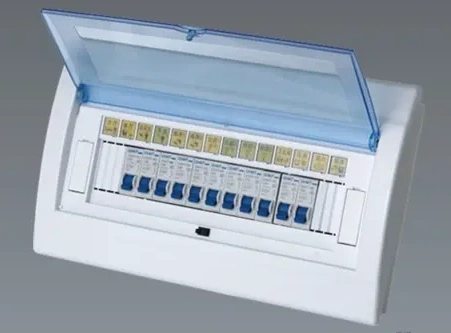

下图所示的配电箱大家是不是觉得很眼熟？这种配电箱是每家每户都安装的家庭配电箱。入户配电箱内设有进线小型断路器、配电小型断路器、配电剩余动作电流断路器等设备。家庭配电箱根据电气接线要求，将进线小型断路器、出线小型断路器、出线剩余动作电流断路器及辅助设备组装在一个封闭的箱体内。正常工作时，可用手动开关接通或断开电路。当发生故障时，能迅速切断故障，保护家用电器设备和人身安全。同时能合理分配电能，安全防护等级高，显示直观。电路的导通状态，从而更好地保证用电安全。

5、家庭配电箱的要求

1、每户住宅应配备不少于1个入户配电箱。家庭配电箱一般隐蔽安装在走廊、门厅或客厅等处，方便维修和保养。箱底距地面高度不应小于1.6m。。

2、家庭配电箱的供电线路应按下列规定配置：

1）每套住宅应配备不少于1个照明电路；

2）空调住宅应至少配备1个空调插座电路；

3）厨房应配备不少于1个电源插座电路；

4）配备电热水器等设备的卫生间应配备不少于1个电源插座电路；

5）除厨房、卫生间外，其他功能间应至少设有1个电源插座回路，且每个回路的插座数量不应超过10个（组）。

3、家庭配电箱应设有同时断开相线和中性线的电源进线切换装置（一般采用小型断路器），供电回路应设有短路保护装置。电路和过载保护装置（一般采用小型断路器装置），除壁挂式分体空调的电源插座电路外，其他电源插座电路均应配备剩余电流动作保护器（一般采用剩余动作保护器）可以使用电流断路器），剩余动作电流不应大于30mA。

这种剩余电流动作保护器（采用剩余动作电流断路器）是一种可以保证家庭成员人身安全的救生救生工具。大家一定要注意。一旦发现有缺陷，必须立即更换。
